led di segnalazione funzionamento gas del frigo

Scusate se rompo sempre con lo stesso argomento, che per me è diventata una mania.
Non contento di aver sistemato il frigo, il dramma è che non funziona ancora il led che segnalava la presenza della fiamma del bruciatore tramite segnale della termocoppia.
Ho provato a costruire un circuitino elettronico ma per il momento non funziona per nulla.
Due transistor vanno bene per accendere un led con 10 millivot, che è il valore della termocoppia, peccato che sul camper non funzionino per nulla.
Un operazionale, in teoria avrebbe dovuto risolvere il problema, ma non ho concluso nulla.
Evidentemente ci riprovo fintanto che non ci riesco o che mi rompo le corna.
Nel frattempo, c'è qualcuno che ha lo schema del cuircuito elettrico del segnalatore, quello che per intenderci si trova sotto il lavello, con due interruttori a levetta ed una manciata di led per segnalare la carica della batteria, il livello dell'acqua, il funzionamento del riscaldatore del gassificatore del bombolone GPL ed ovviamente l'accensione della fiamma del gas del frigo?
Copiando quello il problema sarebbe risolto...
Purtroppo più che un esperto di elettronica sono un pasticcione di elettronica!

ciao,
anche a me non funziona il led di funzionamento..
però il mio frigo, e credo anche il tuo, ha uno "spioncino" dentro in basso a sinistra, dove puoi "spiare" la fiamma accessa!!!

controlla!

ciao
Pè

Si si, lo spioncino c'è, però vuoi mettere la finezza del led?
Pensavo di costruire un amplificatore per la termocoppia con un operazionale.
Farò sapere a tutti se ci riesco.
Oltretutto potrei mettere il led sul cruscotto, così posso vedere anche metre guido se la fiamma del gas è acceso.

mmah...da ignorante in materia non mi è neanche passato per la testa di mettermi lì a smanettare...
cmq sì è più comodo...

anche se in moto io lo tengo sempre a 12v..
ciao

Ebbene si, devo dire che la soluzione del problema è quasi vicina.

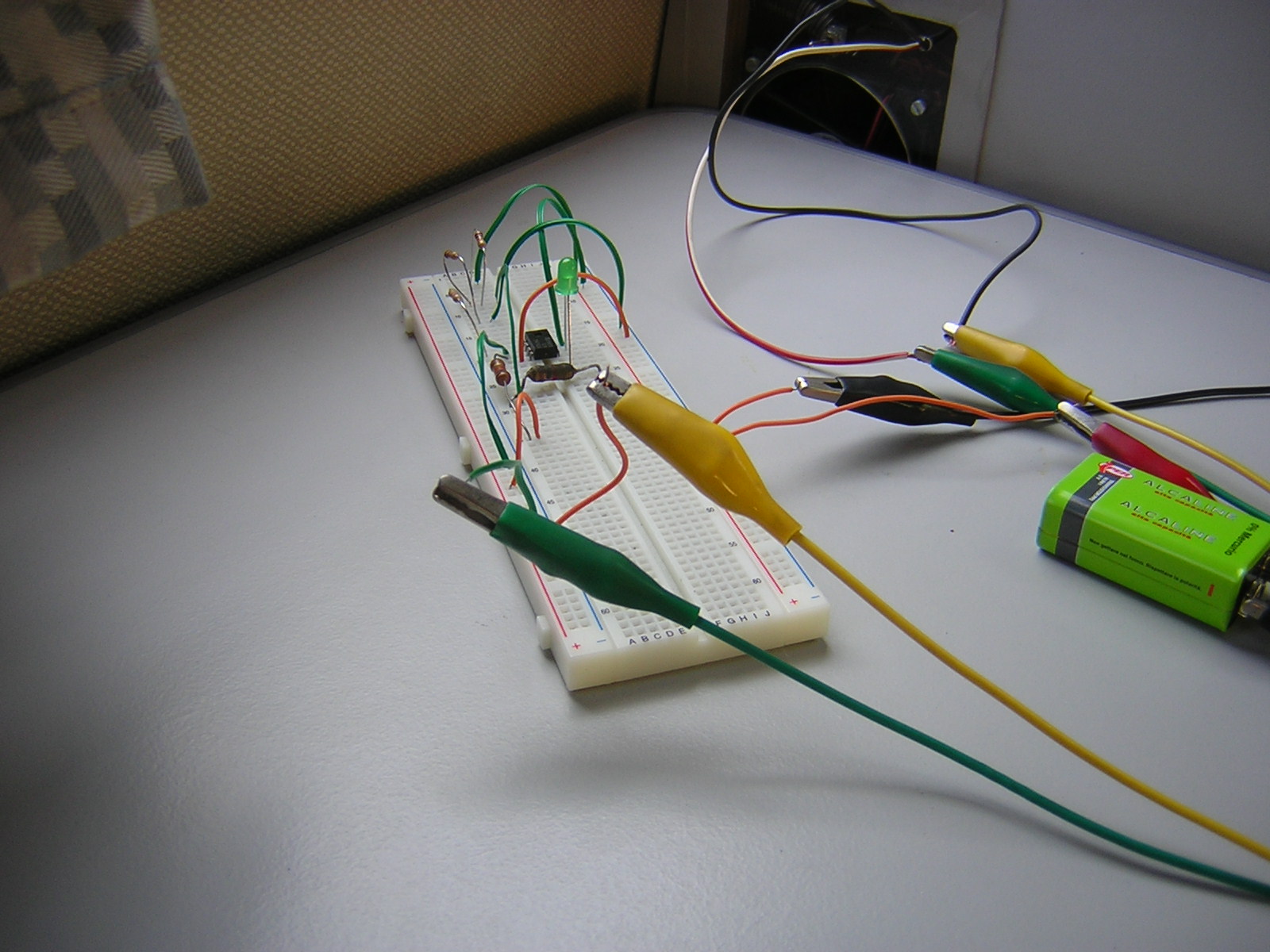

Ho messo un amplificatore operazionale su una scheda di prova (allego la foto), una manciata di resistenze, un led e collegati gli ingressi ai fili della temocoppia il led si accende quando c'è la fiamma e si spegne quando la stessa manca.
Direte: tutto bene?
No, porcaccia miseria, funziona solo con una piletta da 9 volt; quando lo collego alla batteria del camper da sempre acceso.
Ci sto venendo pazzo.
Cosa succede?
L'amplificatore autoscilla?
Ho spinto troppo il guadagno dell'amplificatore?
Vattelapesca.
Per il momento devo sospendere per un impegno di non lavoro (vado in ferie per una settimana), poi vi farò sapere.
C'è qualcuno nel forum che si intende di elettronica più di me che sono uno zoticone?
Sono graditi i consigli.

fantomas13 ha scritto:
Oltretutto potrei mettere il led sul cruscotto, così posso vedere anche metre guido se la fiamma del gas è acceso.

se non ricordo male su qualche manuale westfalia si diceva di non far funzionare il frigo a gas durante la marcia ...o sbaglio?
